NAT Server架設

Windows 2008的課程最後，老師講解的是NAT Server的架設
選取原本設定在同一個網段(192.168.8.0/24)中的VM來做模擬

• 2008MS作為NAT Server
• 2003DC作為內部網路中的IIS Server
• XP作為一般用戶端電腦

• 事前的準備工作包括：

2008MS：

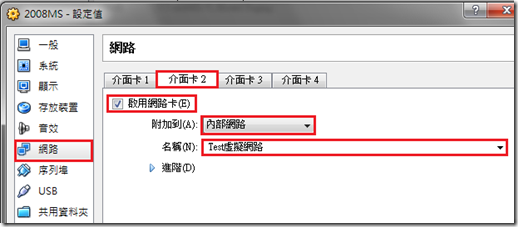

1.新增第二張網卡作為內部網卡

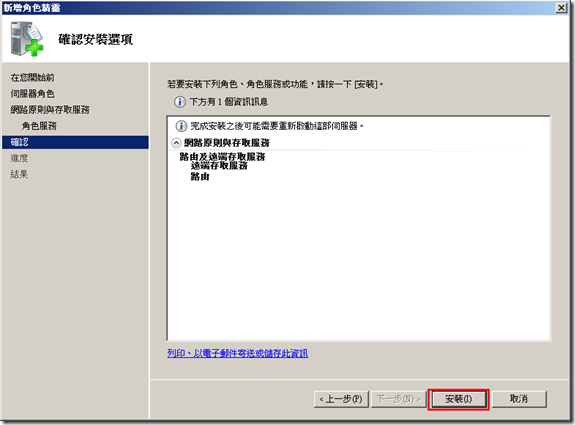

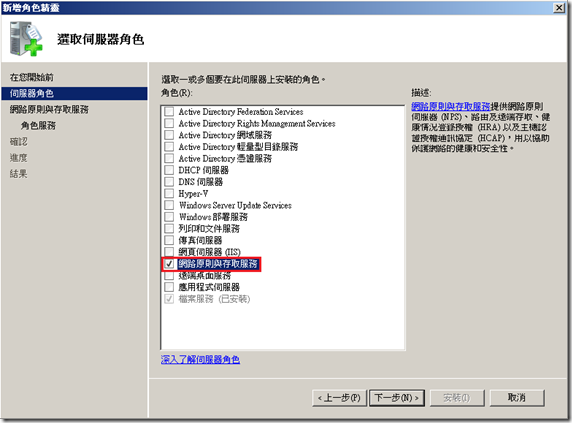

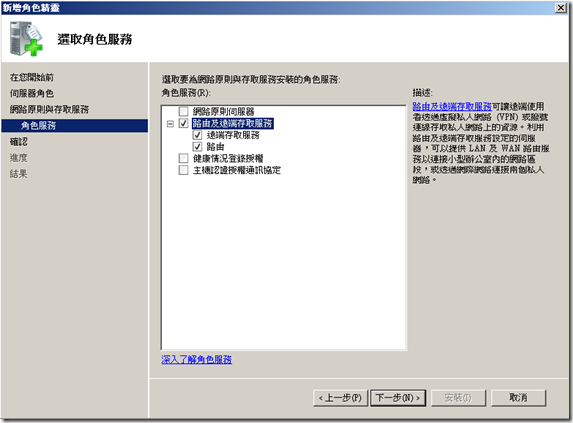

2.在伺服器管理員中新增角色－安裝NAT管理工具




2.設定內部網卡IP及Subnet Mask

兩張網卡所預設的網路名稱為區域連線及區域連線2
為了識別方便將外部網卡連線改名為"WAN"
內部網卡連線改名為"LAN"，其中LAN使用的是192.168.100.0/24的網段。

2003DC：

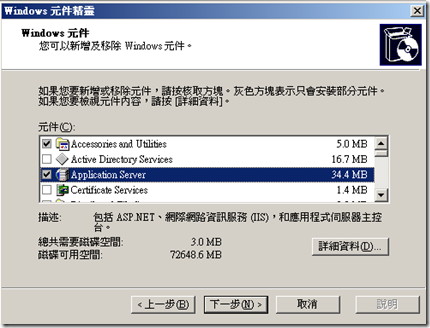

1.使用新增或移除元件新增IIS管理工具及FTP功能

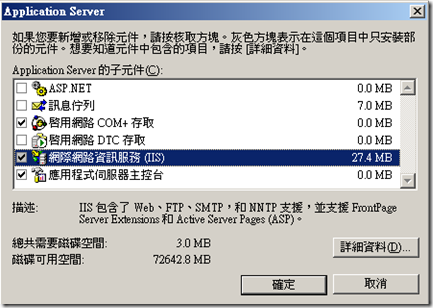

點選Application Server，讓它打灰色勾勾（僅安裝部份功能）
點選詳細資料進入下一層選單

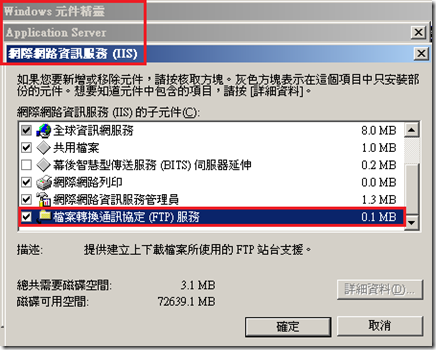

點選IIS，並進入詳細資料選單


將最下方的FTP也勾選，確定之後安裝

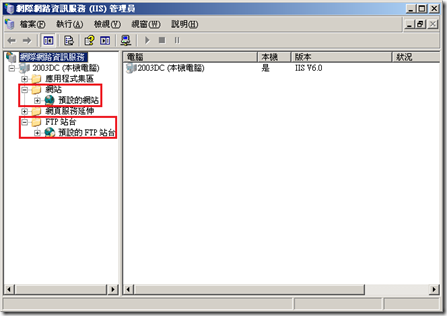

安裝好之後進入IIS的管理工具，可以看到已經架好了預設的WEB網頁及FTP站台

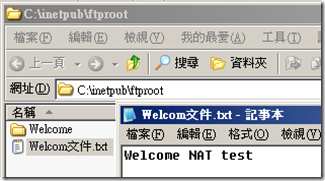

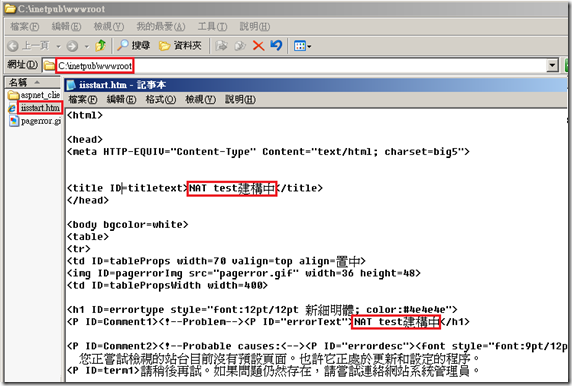

到WEB網頁及FTP站台的根目錄中新增幾筆資料以便等會識別用


XP：
只要確認可以正常連上網路就好。

另外，上面這些設定都做好之後，最好是每台互相ping一下看看是否可以正常連接
但是2008MS的內部網卡這時並無法被2003DC及XP ping到。
最好也一併檢查一下2008MS及XP的DNS是否指向到2003DC，拿掉。

(注意這時還是用.8網段的IP連線到2003DC)

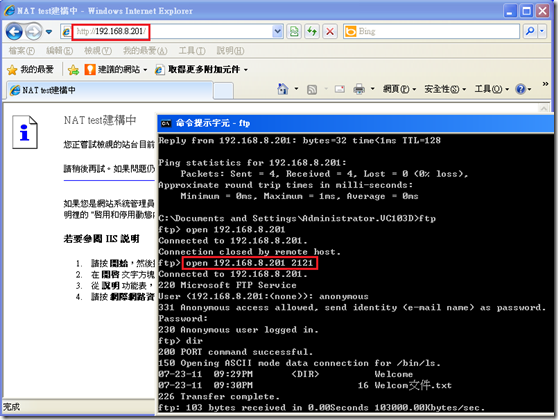

也試一試2003DC架好的WEB及FTP能否在2008DC及XP中正常連線

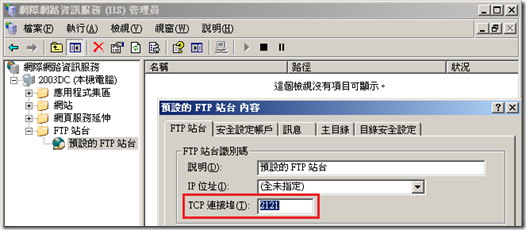

若是遇到Virtual Box的Bug而沒辦法連線到FTP，可以將FTP所使用的TCP port改用別的port
這邊用的是2121。

• 將2003DC移入內部網路：

接下來就要正式把2003DC移進2008MS所架構的內部網域了
一點也不難

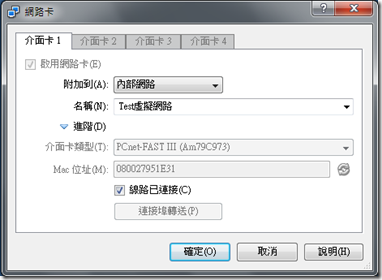

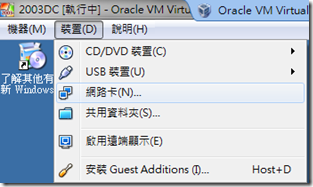

只要把網卡由原本的Host-Only改成內部網路。

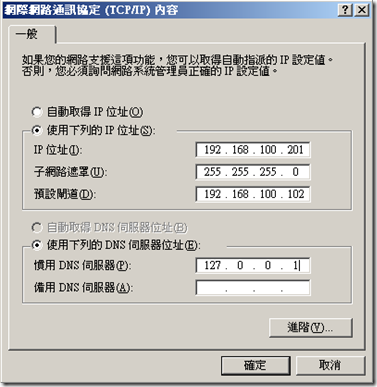

再把TCP/IP(IPv4)的參數重新設定一下就好！
（這兩個部分可以直接開機的時候做修改，但若是怕出問題或改了之後怪怪的就改好重開機吧）




都弄好之後，可以再次試著ping 2008MS，會發現只能ping到.100的網段
當然也沒有辦法連接到外部網路。

2008MS的NAT設定：

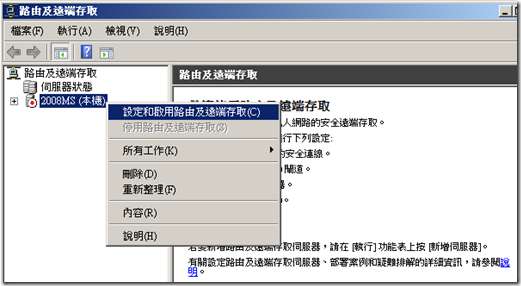

開啟NAT管理工具，對2008MS(本機)按右鍵選"設定和啟用路由及遠端存取"

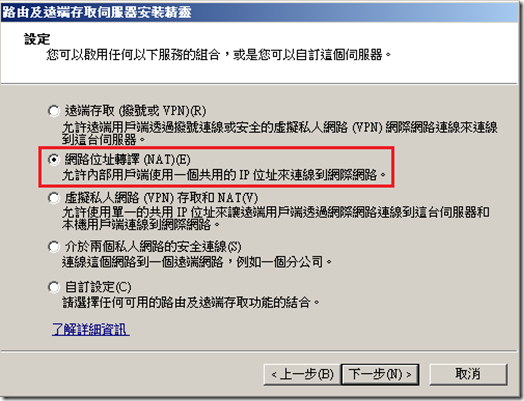

進入了安裝精靈


選擇要做為外部網路使用的連線

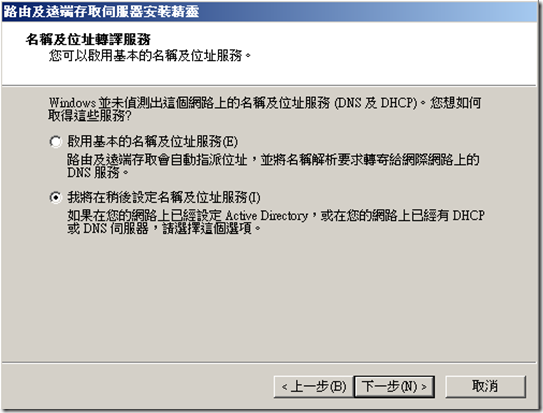

因為有些功能我們之前就有安裝過了，這邊選稍後自行設定。

此時2003DC應該就可以連線到網際網路上了！

連出OK了，那連入呢？
2003DC使用的是Private IP，所以要從外部連線到它所架設的站台，
得先設定讓2008MS收到連線要求時自動轉送到2003DC去。

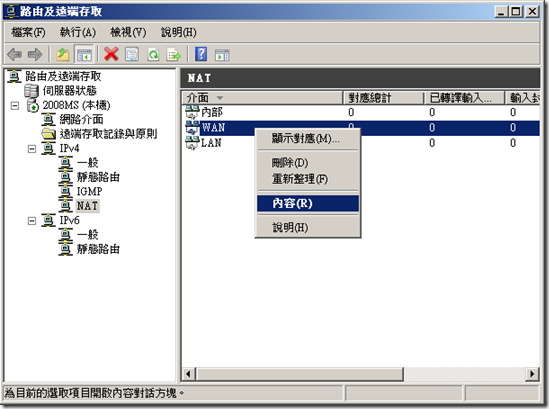

開啟NAT管理工具，點選2008MS —> IPv4 –> NAT，對其中的WAN按右鍵編輯內容

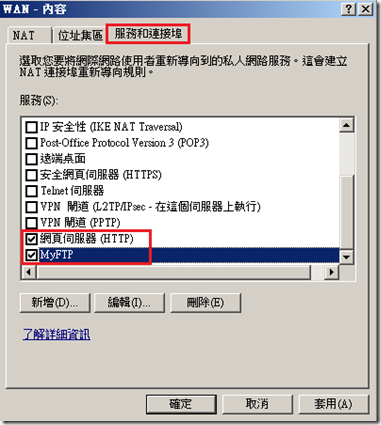

我們在2003DC架了WEB及FTP，所以在這個地方要把這兩項的轉址功能打開並加以設定
（因為FTP預設的port只能是21，但我們將它改為2121，所以必需手動新增新的規則）

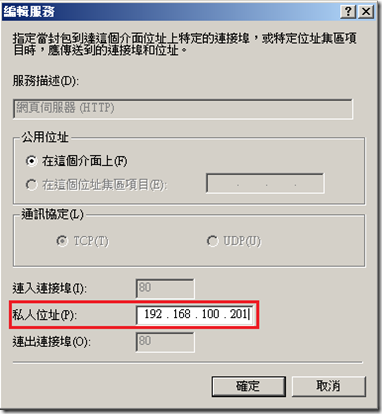

HTTP的部分輸入2003DC所使用的IP就好

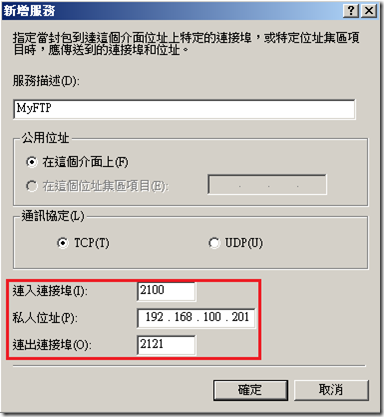

FTP的部分就另外設定一下連入連出的port
連入是指用戶要經由2008MS轉址到2003DC的FTP站台時，所需要指定的port，
這兩個都可以隨自己喜好設1025~65535之間的數值，
只要連出port和你在2003DC的IIS中設定的一樣就好。

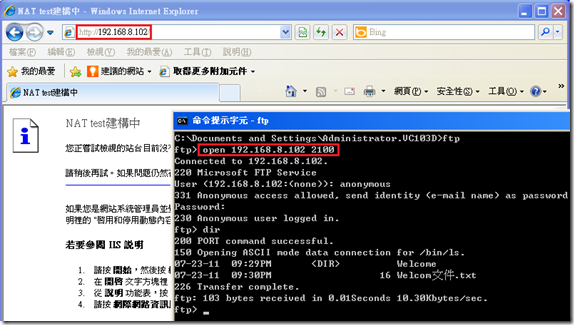

都設定好之後就用XP來試試看連不連得上囉!
注意這邊不能使用電腦名稱來連接2003DC，
因為在.8這個網段中已經找不到這台電腦，
而且它所位在的.100網段是私人的內部網路，
我們必須透過2008MS轉址才能連線到2003DC
所以要輸入的是2008MS的IP位址（電腦名稱也可以，DNS會幫我們連過去的~）




大功告成囉！！
